主要用于降低轴流风机的空气动力性噪声。
技术特点
1、结构形式为阻性吸声圆筒内加十字形吸声片。
2、消声量：≥10dB(A)。
3、压力损失：＜50Pa。
规格选用表

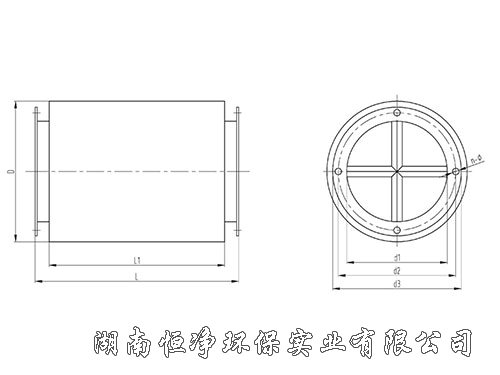

| 型号规格 | 适用流量（m3/h） | 外形尺寸（㎜） | 法兰尺寸（㎜） | |||||
| D | L1 | L | d1 | d2 | d3 | n-φ | ||
| Z-3 | 3900 | 403 | 900 | 1000 | 303 | 337 | 357 | 12-φ10 |
| Z-4 | 7700 | 504 | 900 | 1000 | 404 | 438 | 458 | 12-φ10 |
| Z-5 | 8500 | 605 | 1100 | 1200 | 505 | 539 | 569 | 12-φ14 |
| Z-6 | 15000 | 706 | 1100 | 1200 | 606 | 650 | 680 | 12-φ14 |
| Z-7 | 24000 | 807 | 1100 | 1200 | 707 | 762 | 792 | 16-φ14 |
| Z-8 | 36000 | 908 | 1400 | 1500 | 808 | 862 | 893 | 16-φ14 |
| Z-9 | 34000 | 1009 | 1400 | 1500 | 909 | 964 | 994 | 24-φ14 |
| Z-10 | 47000 | 1110 | 1400 | 1500 | 1010 | 1066 | 1096 | 24-φ14 |
